再生砂與原砂性能對比：
|
品名 |
熱膨脹％ |
發(fā)氣量 |
做成覆膜砂強度比 |
碳酸鹽金屬氧化物 |
|
原砂 |
1.3-1.5 |
4.3 |
1 |
＜1.1％ |
|
再生砂 |
0.5 |
0.5 |
1.1 |
＜0.2％ |
一、熱法再生設備效率高、節(jié)能、操作簡單、燒出的砂無樹脂。
二、熱膨脹率降低：熱法再生設備在以后的砂膨脹率為0.5％左右，適應于生產(chǎn)高強度低發(fā)氣的覆膜砂，能減少鑄件的“內(nèi)應力”，防止鑄件變形，提高鑄件的綜合技術(shù)性指標，同時提高模具的使用壽命和尺寸精確度。
三、經(jīng)過再生爐燒出的原砂表面堿性氧化物及有機物減少，從而生產(chǎn)的樹脂砂性能得到改善，且發(fā)氣量大幅降低，經(jīng)檢測原砂自身發(fā)氣為3.5—4.8ml／g，經(jīng)過再生后的原砂發(fā)氣量為0.5ml／g左右。
四、提高粘接強度：再生爐所產(chǎn)生的砂其二氧化硅氧鍵活性增強從而提高砂與樹脂之間的粘接強度。
五、再生砂成本低廉：經(jīng)過再生爐再生砂，每噸只需要煤耗68kg且只需2人操作，每生產(chǎn)1噸再生砂成本在60元之內(nèi)，而且再生砂回收時有大量的鐵屑足以作為運費。

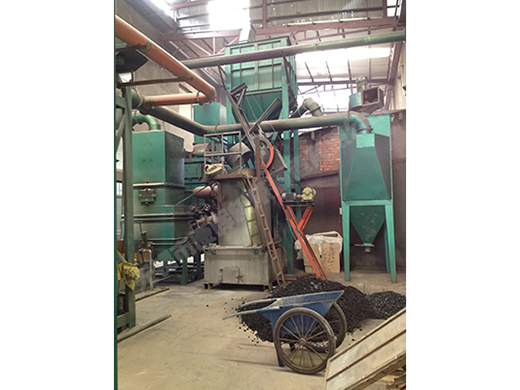

結(jié)構(gòu)：
一、內(nèi)藏逆流熱交換器，可回收廢熱，大幅降低能耗；
二、砂子自動進入和卸出并在焙燒室停留足夠的時間， 故得到均勻的再生砂；
三、按不同的樹脂，焙燒溫度范圍應在750℃－900℃之間，據(jù)用戶需求砂溫自動控制；
四、帶沸騰床焙燒室，沒有移動部件，焙燒室內(nèi)為耐熱鋼。
